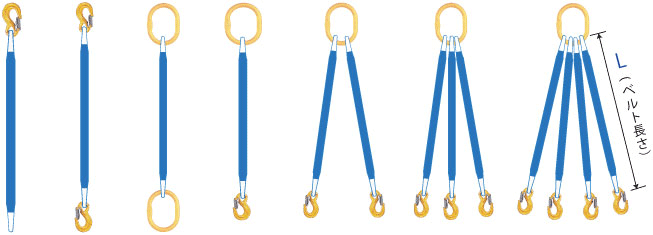

Ｄ－ＭＦ
Ｓ－Ｆ

Ｓ－ＦＦ

Ｓ－ＭＭ

Ｓ－ＭＦ

Ｔ－ＭＦ

Ｑ－ＭＦ

下記金具とのいろいろな組み合わせもできます。
型　式 最大使用荷重(t) 金具寸法(mm) 重量
(kg)

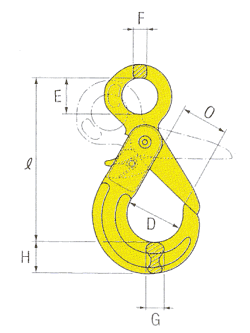

ℓ D O E F G H
YP-06 1.0 80 35.0 24 20 9 16 20 0.3
YP-07 1.6 98 40.0 30 25 11 19 23 0.4
YP-10 2.5 121 46.0 36 32 15 23 31 0.9
YP-13 4.2 152 51.0 43 40 18 28 38 1.7
YP-16 6.3 183 68.0 47 50 22 32 47 3.2
YP-20 10.0 217 83.5 52 60 27 43 48 5.2
X-044/S-22 15.0 245 ※ 76 51 31 52 63 9.3
X-044/S-26 20.0 279 ※ 77 65 35 60 80 13.5
X-044/S-32 30.0 352 ※ 114 88 40 65 86 22.0
型　式 最大使用
荷重(t)		 金具寸法(mm) 重量
(kg)
ℓ D O E F G H
YC-06 1.0 110 33 28 21 10 15 19 0.3
YC-07 1.6 136 43 34 25 11 20 24 0.8
YC-10 2.5 167 54 44 32 13 26 30 1.4
YC-13 4.2 207 69 52 40 16 30 39 2.9
YC-16 6.3 252 83 60 52 21 36 49 57
YC-20 10.0 282 100 90 64 23 48 62 7.1
型　式 最大使用
荷重(t)		 金具寸法(mm) 重量
(kg)
ℓ C D E
A3006 1.0 82 48.5 10 6.1 0.17
A3007 2.0 122 66 13 6.8 0.4
A3010 3.2 140 78 16 8.8 0.6
A3013 5.0 148 88 22 12.0 1.4
F1310 6.4 163 95 22 14.0 1.4
F1613 10.0 185 105 28 14.0 2.6
MF19-8 13.0 200 120 30 - 3.5
F2216 16.0 240 140 34 16.0 5.1
F2619 24.0 250 150 40 19.0 8.0
A2622
 24.0 340 180 45 29.1 12.8
A3226 32.0 350 190 50 34.1 17.2
A3632
(4036）
 50.0 400 200 60 49.7 27.1
型　式 最大使用
荷重(f)		 金具寸法(mm) 重量
(kg)
ℓ C D
LA-22 4.5 260 140 22 2.5
LA-26 6.5 260 140 26 3.6
LA-32 14.0 260 140 32 5.6
LB-32 10.0 350 190 32 8.0
LB-36 16.0 350 190 36 11.0
LC-36 10.0 460 250 36 12.0
LC-40 16.0 460 250 40 16.0
型　式 基本使用
荷重(tf)		 金具寸法(mm) 重量
(kg)
D B G C
YA-05 0.5 36 10 6 14 0.04
YA-06 1.0 43 15 7 17 0.1
YA-07 1.6 57 20 9 22 0.2
YAX-08 2 53 18.5 8.5 19.5 0.3
YA-10 3.2 68 26 13 27 0.3
YA-13 5.0 91 30 16 36 0.7
YA-16 6.3 101 36 11.9 39 1.1
YA-20 10.0 117 42 23 44 1.7
YA-26 16.0 153 58 34 57 3.6
型　式 最大使用
荷重(tf)		 金具寸法(mm) 重量
(kg)

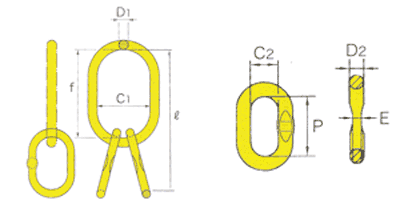

ℓ ｆ C1 D1 P C2 D2 E
SG-7 2.5 280 160 95 20 120 70 14 8.1 2.0
SG8-8 40 300 160 110 22 140 80 16 7.4 3.1
SG-10-8 602 350 190 110 26 160 95 20 9.8 3.9
SG-13-8 10.5 420 230 130 33 190 110 26 14.0 6.0
SG-16-8 16.0 505 275 150 38 230 130 33 18.0 12.2
SG-20-8
 25.0 615 340 180 45 275 150 38 29.2 28.0
